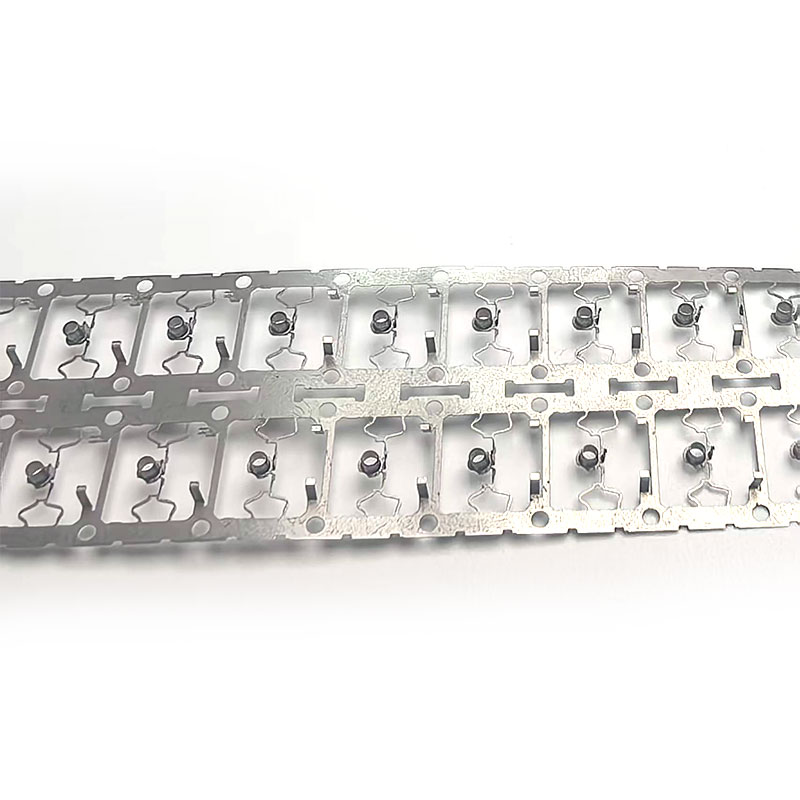

इलेक्ट्रोनिक प्रेसिजन मुद्रांकन भागहरूकनेक्टरहरू, सेन्सरहरू, अटोमोटिभ इलेक्ट्रोनिक्स, र सञ्चार उपकरणहरूमा प्रयोग हुने कम्प्याक्ट, प्रवाहकीय, र अत्यधिक सटीक कम्पोनेन्टहरू उत्पादन गर्न आवश्यक छ।किरेनEDM टेक्नोलोजीसँग परिशुद्धता स्ट्याम्पिङलाई ±0.005 मिमी सम्म आयामी सहिष्णुताका साथ जटिल धातु कम्पोनेन्टहरू निर्माण गर्न, प्रोटोटाइप विकास र उच्च-भोल्युम उत्पादन दुवैलाई समर्थन गर्दछ।
इलेक्ट्रोनिक उत्पादनहरू साना, पातलो र थप एकीकृत हुँदै जाँदा, निर्माताहरूलाई स्थिर चालकता, मेकानिकल बल, र भरपर्दो असेंबली कार्यसम्पादन प्रदान गर्दा चुस्त आयामहरू कायम राख्न सक्ने धातु घटकहरू चाहिन्छ। इलेक्ट्रोनिक परिशुद्धता मुद्रांकनले उत्पादन मापनमा टर्मिनलहरू, सम्पर्क घटकहरू, ढाल गर्ने भागहरू, वसन्त तत्वहरू, र अन्य जटिल धातु संरचनाहरू बनाउनको लागि कुशल तरिका प्रदान गर्दछ। EDM मोल्ड निर्माण, सटीक मुद्रांकन, बौद्धिक निरीक्षण, र प्रक्रिया नियन्त्रण संयोजन गरेर, Qiren ले इलेक्ट्रोनिक्स, अटोमोटिभ इलेक्ट्रोनिक्स, चिकित्सा उपकरण, र संचार अनुप्रयोगहरूको लागि अनुकूलित समाधान प्रदान गर्दछ। यसको रिपोर्ट गरिएको ±0.005 मिमी आयामी सहिष्णुता क्षमता, सामग्री अनुकूलनता, र सतह-गुणस्तर नियन्त्रणले इलेक्ट्रोनिक कम्पोनेन्ट अनुप्रयोगहरूको माग गर्नको लागि सटीक स्ट्याम्पिङ उपयुक्त बनाउँछ।
सामग्रीको तालिका
- किन इलेक्ट्रोनिक प्रेसिजन मुद्रांकन भागहरू महत्त्वपूर्ण छन्?
- मुख्य फाइदाहरू के हुन्?
- कुन सामाग्री प्रयोग गर्न सकिन्छ?
- प्रेसिजन स्ट्याम्पिङ पार्ट्स कसरी बनाइन्छ?
- तिनीहरू कहाँ प्रयोग गरिन्छ?
- कसरी खरीददारहरूले एक सटीक मुद्रांक आपूर्तिकर्ता चयन गर्नुपर्छ?
- बारम्बार सोधिने प्रश्नहरू
- निष्कर्ष
किन इलेक्ट्रोनिक प्रेसिजन मुद्रांकन भागहरू महत्त्वपूर्ण छन्?
आधुनिक इलेक्ट्रोनिक उत्पादनहरू बढ्दो रूपमा लघु धातु घटकहरूमा निर्भर छन्। कनेक्टर टर्मिनल, सिल्डिङ एलिमेन्ट, कन्ट्याक्ट स्प्रिङ, ब्याट्री कम्पोनेन्ट वा कन्डक्टिभ सपोर्ट पारम्परिक मेकानिकल कम्पोनेन्टको साइजको एक अंश मात्र हुन सक्छ, तर यसले पूर्ण उत्पादनको कार्यसम्पादनमा प्रत्यक्ष प्रभाव पार्न सक्छ।
यसैले सटीक मुद्रांकन केवल पाना धातु काट्ने र गठन गर्नु भन्दा बढी हो। निर्माण प्रक्रियाले आयामी शुद्धता, सामग्री विरूपण, burrs, सतह गुणस्तर, र दोहोरिने योग्यता नियन्त्रण गर्नुपर्छ। इलेक्ट्रोनिक अनुप्रयोगहरूको लागि, सानो आयामी विचलनले पनि सम्पर्क दबाब, सम्मिलन बल, विद्युत चालकता, असेंबली पङ्क्तिबद्धता, वा उत्पादनको आयुलाई असर गर्न सक्छ।
किरेन को उत्पादन जानकारी अनुसार, यसको मुद्रांकन अपरेसनले EDM मोल्ड प्रशोधनलाई सटीक मुद्रांकन र निरीक्षण प्रविधिहरूसँग जोड्दछ। कम्पनीले यसको प्रक्रियाले जटिल आकारका भागहरू, माइक्रो-होल कम्पोनेन्टहरू, र ०.१ मिलिमिटरभन्दा मुनिको अति पातलो सामग्रीहरू सहित उपयुक्त अनुप्रयोगहरूका लागि ± ०.००५ एमएम जति सहिष्णुता हासिल गर्न सक्छ भनी बताउँछ।
यो संयोजनले परिशुद्धता मुद्रांकनलाई विशेष रूपमा मूल्यवान बनाउँछ जब निर्माताहरूलाई आयामी स्थिरता त्याग नगरी ठूलो मात्रामा दोहोर्याउन मिल्ने कम्पोनेन्टहरू चाहिन्छ।
इलेक्ट्रोनिक प्रेसिजन स्ट्याम्पिंग पार्ट्सका मुख्य फाइदाहरू के हुन्?
1. उच्च आयामी शुद्धता
प्रेसिजन इलेक्ट्रोनिक कम्पोनेन्टहरूलाई प्रायः मिनिएचर एसेम्बलीहरू फिट गर्न कडा रूपमा नियन्त्रण गरिएको आयामहरू चाहिन्छ। उन्नत डाइ डिजाइन, EDM मेशिनिङ, र नियन्त्रित मुद्रांक प्यारामिटरहरूले आयामी भिन्नता कम गर्न र भाग-देखि-भाग स्थिरता सुधार गर्न सक्छ।
कनेक्टर टर्मिनलहरू र अन्य प्रवाहकीय कम्पोनेन्टहरूका लागि, आयामी शुद्धताले प्रत्यक्ष रूपमा संभोग प्रदर्शनलाई असर गर्छ। सुसंगत ज्यामितिले निर्माताहरूलाई अनुमानित सम्मिलन बल, सम्पर्क स्थिति, र असेंबली अनुकूलता कायम राख्न मद्दत गर्दछ।
2. जटिल ज्यामिति क्षमता
परम्परागत मुद्रांकन प्रक्रियाहरूले सीमितताहरूको सामना गर्न सक्छ जब कम्पोनेन्टहरूमा गहिरो खाँचो, तीखो कुनाहरू, चरणबद्ध प्वालहरू, साँघुरो खण्डहरू, वा अन्य जटिल सुविधाहरू हुन्छन्। EDM-सहयोगित उपकरणले यी माग गर्ने ज्यामितिहरूको लागि थप परिष्कृत डाइ संरचनाहरू सिर्जना गर्न मद्दत गर्न सक्छ।
- माइक्रो प्वालहरू र साँघुरो स्लटहरू
- चरणबद्ध र recessed संरचनाहरू
- राम्रो सम्पर्क क्षेत्रहरू
- तीव्र कोण सुविधाहरू
- अल्ट्रा-पातलो धातु घटकहरू
- साना वसन्त र प्रवाहकीय संरचना
3. कुशल जन उत्पादन
एकपटक स्ट्याम्पिङ डाइको विकास र प्रमाणीकरण गरिसकेपछि, प्रक्रियाले अपेक्षाकृत छोटो चक्र समयको साथ ठूलो मात्रामा एकरूप भागहरू उत्पादन गर्न सक्छ। यसले स्थिर उत्पादन भोल्युम भएका इलेक्ट्रोनिक्स निर्माताहरूको लागि सटीक मुद्रांकन विशेष गरी आकर्षक बनाउँछ।
4. राम्रो सतह गुणस्तर
विद्युतीय र मेकानिकल कम्पोनेन्टहरूका लागि सतह अवस्था महत्त्वपूर्ण छ। अत्यधिक burrs, खरोंच, विरूपण, वा नराम्रो सतहहरूले एसेम्बली समस्याहरू सिर्जना गर्न सक्छ वा नकारात्मक रूपमा चालकता र पहिरन प्रतिरोधलाई असर गर्न सक्छ।
किरेन ले गैर-सम्पर्क EDM प्रशोधन र मिरर-फिनिसिङ टेक्नोलोजीको माग गर्ने अनुप्रयोगहरूको प्रयोगको वर्णन गर्दछ, लागू हुने प्रशोधन अवस्थाहरू अन्तर्गत Ra0.2 μm भन्दा तल रिपोर्ट गरिएको सतहको नरमपनको साथ।
कुन सामाग्री प्रयोग गर्न सकिन्छ?
सामग्री चयन चालकता, बल, जंग प्रतिरोध, कठोरता, वसन्त विशेषताहरू, गठन व्यवहार, सञ्चालन तापमान, र अन्तिम आवेदन आवश्यकताहरूमा आधारित हुनुपर्छ।
| सामग्रीको प्रकार | विशिष्ट विशेषताहरू | सम्भावित अनुप्रयोगहरू |
|---|---|---|
| तामा मिश्र | राम्रो विद्युत चालकता र formability | टर्मिनलहरू, सम्पर्कहरू, प्रवाहकीय घटकहरू |
| स्टेनलेस स्टील | शक्ति, जंग प्रतिरोध, स्थायित्व | इलेक्ट्रोनिक आवास, स्प्रिंग्स, संरचनात्मक घटकहरू |
| टाइटेनियम | उच्च शक्ति-देखि-वजन अनुपात र जंग प्रतिरोध | विशेष इलेक्ट्रोनिक र चिकित्सा कम्पोनेन्टहरू |
| उच्च-कठोरता मिश्र | प्रतिरोध र मेकानिकल स्थिरता पहन्नुहोस् | परिशुद्धता कम्पोनेन्टहरू र उपकरण-सम्बन्धित भागहरू माग गर्दै |
सही सामग्री छनोटले जीवन र उत्पादन लागतलाई पनि असर गर्छ। उच्च कठोरता वा कठोरता भएका सामग्रीहरूलाई विशेष उपकरण र मेसिनिङ रणनीतिहरू आवश्यक पर्न सक्छ, ठूलो उत्पादन अघि इन्जिनियरिङ विश्लेषण महत्त्वपूर्ण बनाउँछ।
प्रेसिजन स्ट्याम्पिङ पार्ट्स कसरी बनाइन्छ?
एक भरपर्दो परिशुद्धता मुद्रांकन परियोजना सामान्यतया पहिलो उत्पादन रन धेरै अघि सुरु हुन्छ। कम्पोनेन्ट रेखाचित्र, सामग्री विशिष्टता, सहिष्णुता आवश्यकताहरू, सतह समाप्त, वार्षिक मात्रा, र आवेदन वातावरण सबै ईन्जिनियरिङ् चरणको समयमा समीक्षा गरिनु पर्छ।
चरण 1: उत्पादन र रेखाचित्र विश्लेषण
इन्जिनियरहरूले ज्यामिति, सहिष्णुता, सामग्री मोटाई, निर्माण दिशा, महत्वपूर्ण आयामहरू, र सम्भावित निर्माण जोखिमहरूको मूल्याङ्कन गर्छन्। प्रारम्भिक डिजाइन विश्लेषणले विरूपण, क्र्याकिंग, अत्यधिक burrs, वा कठिन उपकरण मर्मत गर्न सक्ने सुविधाहरू पहिचान गर्न मद्दत गर्न सक्छ।
चरण 2: प्रेसिजन डाइ डिजाइन
स्ट्याम्पिङ डाइले अन्तिम कम्पोनेन्ट कति सही रूपमा गठन गर्न सकिन्छ भनेर निर्धारण गर्छ। जटिल इलेक्ट्रोनिक भागहरूका लागि, EDM मेसिनिङलाई राम्रो संरचना र उच्च परिशुद्धता मर सुविधाहरू सिर्जना गर्न प्रयोग गर्न सकिन्छ।
चरण 3: सामाग्री तयारी
चयन गरिएको धातु पट्टी वा पाना आवश्यक मोटाई, यांत्रिक गुणहरू, र सतह अवस्था पूरा गर्नुपर्छ। सामाग्री स्थिरता विशेष गरी महत्त्वपूर्ण छ जब अत्यन्त तंग सहिष्णुताहरू समावेश छन्।
चरण 4: मुद्रांकन र गठन
उत्पादनको क्रममा, सामग्री काट्ने, झुकाउने, पंचिंग, गठन, वा प्रगतिशील सुविधाहरू प्राप्त गर्न नियन्त्रित मुद्रांकन अपरेसनहरू मार्फत जान्छ। स्थिर प्रक्रिया प्यारामिटरहरूले उत्पादन ब्याच भर पुनरावृत्ति कायम राख्न मद्दत गर्दछ।
चरण 5: आयामी र सतह निरीक्षण
निरीक्षणले महत्वपूर्ण आयामहरू प्रमाणित गर्दछ र सम्भावित दोषहरू पत्ता लगाउँदछ। Qiren यसको गुणस्तर-नियन्त्रण प्रक्रियाको भागको रूपमा त्रि-आयामी मापन उपकरण, अप्टिकल निरीक्षण उपकरण, र कठोरता परीक्षण प्रयोग गरेर रिपोर्ट गर्दछ। ब्याच गुणस्तर रिपोर्टहरूले उत्पादन ट्रेसेबिलिटी र ग्राहक स्वीकृतिलाई पनि समर्थन गर्न सक्छ।
तिनीहरू कहाँ प्रयोग गरिन्छ?
इलेक्ट्रोनिक परिशुद्धता स्ट्याम्पिङ कम्पोनेन्टहरू धेरै उद्योगहरूमा प्रयोग गरिन्छ किनभने तिनीहरूले उच्च पुनरावृत्ति र कार्यात्मक विश्वसनीयताको साथ साना आयामहरू संयोजन गर्न सक्छन्।
उपभोक्ता इलेक्ट्रोनिक्स
स्मार्टफोन, ल्यापटप, पहिरन मिल्ने यन्त्रहरू, र अन्य कम्प्याक्ट उत्पादनहरूलाई प्रतिबन्धित आन्तरिक ठाउँहरूमा सही रूपमा फिट हुने लघु धातु कम्पोनेन्टहरू चाहिन्छ। अनुप्रयोगहरूले सिम कार्ड धारकहरू, टाइप-सी इन्टरफेस कम्पोनेन्टहरू, सम्पर्क टर्मिनलहरू, र FPC-सम्बन्धित धातु संरचनाहरू समावेश गर्न सक्छन्।
अटोमोटिभ इलेक्ट्रोनिक्स
इलेक्ट्रोनिक नियन्त्रण प्रणाली र विद्युतीय सवारी साधनहरूको बढ्दो प्रयोगले सटीक प्रवाहकीय र मेकानिकल कम्पोनेन्टहरूको मागलाई विस्तार गरेको छ। सम्भावित अनुप्रयोगहरूमा ब्याट्री-सम्बन्धित कम्पोनेन्टहरू, रिले स्प्रिङहरू, टर्मिनलहरू, सेन्सर कम्पोनेन्टहरू, र विद्युतीय जडान प्रणालीहरू समावेश छन्।
चिकित्सा उपकरण
चिकित्सा उपकरणहरूलाई नियन्त्रित आयामहरू र भरपर्दो सतह गुणस्तरको साथ लघु कम्पोनेन्टहरू आवश्यक पर्दछ। परिशुद्धता-स्ट्याम्प गरिएको धातुका भागहरू माइक्रो-इन्स्ट्रुमेन्ट कम्पोनेन्टहरू, यन्त्र आवासहरू, र अन्य विशेष सम्मेलनहरूमा प्रयोग गर्न सकिन्छ जहाँ आयामी स्थिरता आवश्यक छ।
सञ्चार उपकरण
सञ्चार उपकरणहरू र उच्च-घनत्व इलेक्ट्रोनिक सम्मेलनहरू सही कनेक्टरहरू र प्रवाहकीय घटकहरूमा निर्भर हुन्छन्। प्रेसिजन स्ट्याम्पिङले कम्प्याक्ट सम्पर्क संरचनाहरूको उत्पादनलाई समर्थन गर्न सक्छ जसलाई दोहोर्याइएको एसेम्बलीको समयमा लगातार ज्यामिति चाहिन्छ।
कसरी खरीददारहरूले एक सटीक मुद्रांक आपूर्तिकर्ता चयन गर्नुपर्छ?
सही आपूर्तिकर्ता छनोट गर्नु भनेको एकाइ मूल्यहरू तुलना गर्ने कुरा मात्र होइन। सटीक इलेक्ट्रोनिक कम्पोनेन्टहरूको लागि, टूलिङ क्षमता, निरीक्षण प्रणाली, सामग्री अनुभव, ईन्जिनियरिङ् समर्थन, र उत्पादन स्केलेबिलिटीले कुल परियोजना लागतमा ठूलो प्रभाव पार्न सक्छ।
अर्डर गर्नु अघि, खरीददारहरूले निम्न बिन्दुहरू मूल्याङ्कन गर्नुपर्छ:
- आयामी क्षमता:आपूर्तिकर्ताले लगातार आवश्यक सहिष्णुताहरू पूरा गर्न सक्छ कि भनेर पुष्टि गर्नुहोस्।
- उपकरण विशेषज्ञता:आपूर्तिकर्ताको डाइ डिजाइन, EDM, मर्मतसम्भार, र अनुकूलन क्षमताहरूको समीक्षा गर्नुहोस्।
- सामग्री अनुभव:निश्चित गर्नुहोस् कि निर्माताले चयन गरिएको तामा मिश्र धातु, स्टेनलेस स्टील, टाइटेनियम, वा अन्य सामग्री बुझ्दछ।
- निरीक्षण क्षमता:जाँच गर्नुहोस् कि महत्वपूर्ण आयामहरू उपयुक्त CMM, अप्टिकल, वा अन्य निरीक्षण उपकरणहरू प्रयोग गरेर मापन गर्न सकिन्छ।
- उत्पादन स्केलेबिलिटी:सुनिश्चित गर्नुहोस् कि आपूर्तिकर्ता प्रोटोटाइप वा ट्रायल ब्याचबाट स्थिर ठूलो उत्पादनमा जान सक्छ।
- गुणस्तर कागजात:निरीक्षण रिपोर्टहरू र स्पष्ट रूपमा परिभाषित स्वीकृति मापदण्डको लागि सोध्नुहोस्।
- इन्जिनियरिङ संचार:एक उत्तरदायी प्राविधिक टोलीले अनावश्यक टूलिङ संशोधन र उत्पादन ढिलाइ कम गर्न सक्छ।
किरेन बताउँछ कि यसको स्ट्याम्पिङ अपरेसनले साना-ब्याच परीक्षण उत्पादन र ठूलो स्तरको निर्माणलाई समर्थन गर्दछ। यसको उत्पादन जानकारीले 3,000-वर्ग-मीटर सुविधा, 50 भन्दा बढी कर्मचारीहरू, र यसको कार्यबलको लगभग 15% प्रतिनिधित्व गर्ने R&D टोलीलाई हाइलाइट गर्दछ। कम्पनीले २० भन्दा बढी देश र क्षेत्रहरूमा निर्यात रिपोर्ट गर्छ।
बारम्बार सोधिने प्रश्नहरू
इलेक्ट्रोनिक प्रेसिजन मुद्रांकन भागहरू के हुन्?
इलेक्ट्रोनिक प्रेसिजन स्ट्याम्पिङ पार्ट्सहरू सटीक रूपमा इलेक्ट्रोनिक र इलेक्ट्रोमेकानिकल अनुप्रयोगहरूको लागि सटीक मुद्रांकन प्रक्रियाहरू मार्फत निर्मित धातु कम्पोनेन्टहरू हुन्। तिनीहरूले टर्मिनलहरू, सम्पर्कहरू, स्प्रिंगहरू, ढाल गर्ने घटकहरू, प्रवाहकीय समर्थनहरू, र अन्य लघु भागहरू समावेश गर्न सक्छन्।
कुन सहिष्णुता सटीक मुद्रांकन हासिल गर्न सक्छ?
प्राप्य सहिष्णुता सामग्री, ज्यामिति, मोटाई, उपकरण डिजाइन, र उत्पादन अवस्थाहरूमा निर्भर गर्दछ। Qiren उपयुक्त सटीक मुद्रांकन अनुप्रयोगहरूको लागि ± 0.005 mm सम्म आयामी सहिष्णुता रिपोर्ट गर्दछ। वास्तविक सहिष्णुता विशिष्ट भाग रेखाचित्र विरुद्ध पुष्टि हुनुपर्छ।
जटिल इलेक्ट्रोनिक घटकहरू अनुकूलित गर्न सकिन्छ?
हो। कस्टम परिशुद्धता मुद्रांकन ग्राहक रेखाचित्र, 3D मोडेल, सामग्री विशिष्टता, आयाम, सहिष्णुता, सतह आवश्यकताहरू, र उत्पादन मात्रा वरिपरि विकसित गर्न सकिन्छ। EDM-सहयोगित डाइ निर्माण विशेष गरी जटिल संरचनाहरूको लागि उपयोगी छ जुन परम्परागत टूलिङ्गसँग उत्पादन गर्न गाह्रो हुन्छ।
कुन उद्योगहरूले सटीक इलेक्ट्रोनिक स्ट्याम्पिङ कम्पोनेन्टहरू प्रयोग गर्छन्?
प्रमुख आवेदन क्षेत्रहरूमा उपभोक्ता इलेक्ट्रोनिक्स, अटोमोटिभ इलेक्ट्रोनिक्स, चिकित्सा उपकरण, सञ्चार उपकरण, स्मार्ट-होम उत्पादनहरू, र अन्य सटीक इलेक्ट्रोनिक सम्मेलनहरू समावेश छन्।
म कसरी उद्धरण अनुरोध गर्न सक्छु?
2D रेखाचित्र वा 3D CAD फाइल, सामग्री जानकारी, वार्षिक मात्रा, महत्वपूर्ण सहिष्णुता, सतह-समाप्त आवश्यकताहरू, र अपेक्षित वितरण तालिका प्रदान गर्नाले निर्मातालाई परियोजनाको मूल्याङ्कन गर्न र थप सटीक उद्धरण तयार गर्न मद्दत गर्न सक्छ।
निष्कर्ष
इलेक्ट्रोनिक उपकरणहरू साना र अधिक परिष्कृत हुन जारी रहँदा, निर्माण शुद्धता बढ्दो महत्त्वपूर्ण हुँदै गइरहेको छ। इलेक्ट्रोनिक परिशुद्धता मुद्रांकनले आयामी स्थिरता, जटिल-निर्माण क्षमता, सामग्री लचिलोपन, सतह गुणस्तर, र स्केलेबल उत्पादनको व्यावहारिक संयोजन प्रदान गर्दछ। EDM-सहयोगित उपकरण, नियन्त्रित मुद्रांकन, र व्यवस्थित निरीक्षणको साथ, निर्माताहरूले लघु धातु कम्पोनेन्टहरू उत्पादन गर्न सक्छन् जसले इलेक्ट्रोनिक असेंबली आवश्यकताहरू पूरा गर्दछ।
किरेन ले उत्पादन मार्फत उपकरण विकासबाट अनुकूलित इलेक्ट्रोनिक कम्पोनेन्ट परियोजनाहरूलाई समर्थन गर्न सटीक मोल्ड इन्जिनियरिङ, EDM प्रशोधन, मुद्रांकन, र निरीक्षण क्षमताहरू संयोजन गर्दछ। यदि तपाइँ जडानकर्ताहरू, अटोमोटिभ इलेक्ट्रोनिक्स, चिकित्सा उपकरणहरू, सञ्चार उपकरणहरू, वा अन्य परिशुद्धता सम्मेलनहरूको लागि उच्च-सटीकता धातु घटकहरू सोर्स गर्दै हुनुहुन्छ भने,हामीलाई सम्पर्क गर्नुहोस्तपाईंको रेखाचित्र, सामग्री, सहिष्णुता, उत्पादन मात्रा, र अनुकूलित मुद्रांक आवश्यकताहरू छलफल गर्न।
